Дивний пристрій, описаний у випуску GE Review за 1920 рік — фактично гігантський двигун, створений не для вироблення механічної потужності, — на перший погляд здається лише цікавим артефактом ранніх років електрифікації. Однак цей пристрій, відомий як «синхронний компенсатор», виявляється чимось більшим, ніж просто технічна дивина минулого, що зараз усвідомлюють інженери, відповідальні за сучасні електромережі. Компанія GE постачила свій перший синхронний компенсатор сто років тому, і сьогодні GE Vernova залишається лідером у цій галузі. Перший великий конденсатор для магістральної мережі, збудований століття тому для канадської компанії Ontario Hydro, був настільки великим, що займав цілу кімнату. Він допомагав передавати електроенергію, вироблену на Ніагарському водоспаді, споживачам у віддалених містах. Сьогодні GE Vernova продовжує лідирувати на ринку, постачаючи технології комунальним підприємствам, які змінюють свій енергетичний баланс та інтегрують сонячну й вітрову енергетику.

Перший пристрій мав величезний успіх. Його робота базувалася на введенні необхідної кількості «реактивної потужності» в мережу, щоб забезпечити плавне протікання змінного струму (AC). Ніколи не чули про реактивну потужність? Ви не самотні. Її іноді називають «фантомною потужністю» через її критично важливу, але часто недооцінену роль у підтримці стабільності мережі. Синхронізуючи напругу та струм, вона допомагає запобігти стрибкам напруги та тимчасовим відключенням, а також дозволяє комунальним службам передавати електроенергію з великих відстаней. Автор огляду 1920 року захоплено зазначав: «Як засіб контролю напруги на високовольтних лініях далекого передачання, синхронний компенсатор є абсолютною необхідністю».

Перенесемося на сто років уперед, коли інженери, що керують сучасними електромережами, стикаються з дивно схожими проблемами.

Електромережі 1920-х і 2020-х років мають багато спільного. Сучасні сонячні електростанції та вітропарки стикаються з тією ж дилемою, що й піонерські гідроелектростанції: є багато відновлюваної енергії для виробництва електроенергії, але існують значні перешкоди для доставки цієї потужності споживачам саме тоді, коли вона їм потрібна. Крім того, коли до розширюваної мережі підключається все більше користувачів і виробників, струм і напруга в мережі часто виходять із фази.

Це серйозна проблема. Можливо, ви пам’ятаєте зі школи, що змінний струм — саме такий тип струму використовується у ваших домашніх розетках — коливається навколо нуля і періодично змінює свій напрямок. У результаті корисна робота, виконувана потужністю мережі змінного струму, може знизитися до нуля, якщо напруга та струм повністю розсинхронізовані та взаємно компенсують одне одного; чим ближче вони до ідеальної синхронізації, тим ефективніше тече потужність. Завдання синхронних компенсаторів полягає в тому, щоб забезпечити синфазність роботи мережі, впорскуючи в неї реактивну потужність за потреби.

Сучасна версія цієї проблеми є особливо гострою через зростаючу кількість гігантських проектів відновлюваної енергетики, які плануються в районах, далеких від центрів населення, де ця енергія буде споживатися. Вітропарки, що встановлюють рекорди потужності, такі як ті, що розташовані в Північному морі чи Вайомінгу, потребують ефективних способів доставки своєї продукції у великі міста. Більше того, метод генерації енергії сонячними та вітровими електростанціями суттєво відрізняється від роботи традиційних великих електростанцій. Сонячні та вітрові парки не забезпечують значної міцності мережі та інерції.

Уявіть традиційну електростанцію як великий вантажний потяг, а сонячні та вітрові ферми — як численні гоночні боліди. Коли «перешкода», наприклад, велика тварина, опиняється перед вантажним потягом, він продовжує рух колією майже без зміни швидкості. Але якщо та сама перешкода трапляється на шляху гоночних автомобілів, відбувається серйозна аварія, і боліди сильно страждають від цього «збурення». Це схоже на збурення в передавальній мережі. Без великих традиційних електростанцій мережа може «впасти». Додавання синхронних компенсаторів до мережі з великою часткою відновлюваних джерел енергії підвищує її міцність та інерційність, дозволяючи системі продовжувати стабільну роботу під час виникнення збурень. Коли гігавати енергії курсують по всій планеті, технологія, здатна покращити стабільність передавальної мережі, стає дедалі ціннішою.

Дослідники зазначили в недавній статті журналу Journal of Electrical Engineering, що розміщення синхронних компенсаторів у мережі має вирішальний вплив на їхню ефективність. Їхні моделі показують, що додавання комбінації нової вітрової електростанції та компенсатора на краю існуючої мережі може кардинально покращити стабільність системи.

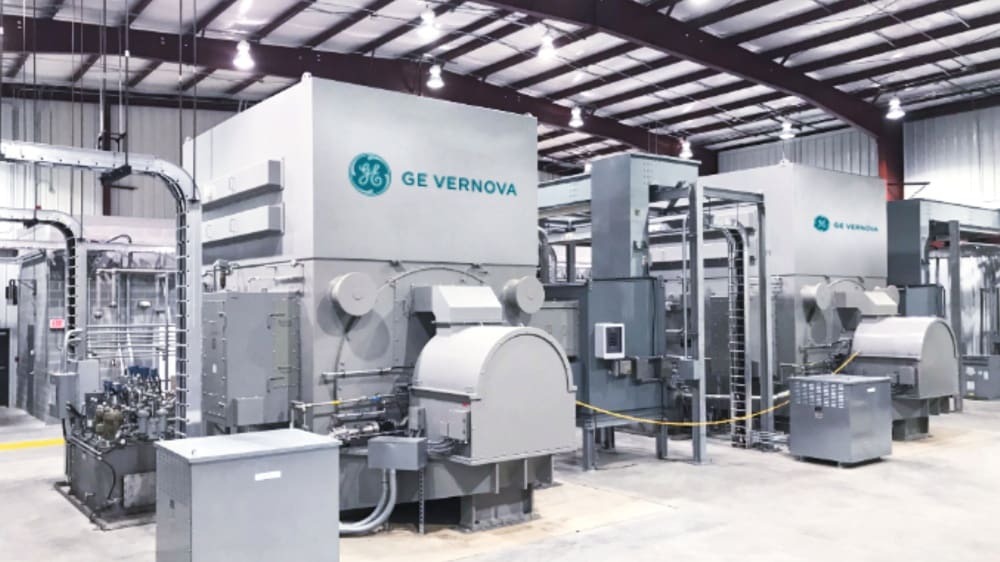

Сучасна версія синхронного компенсатора пропонує низку покращень XXI століття порівняно зі своїми попередниками. Якщо модель 1920 року покладалася на реостати та інші аналогові системи керування, то сьогоднішній компенсатор використовує цифрове управління для миттєвого видавання реактивної потужності.

Коли гілка дерева падає на головну лінію електропередачі — або якась інша подія спричиняє несправність в основній мережі — напруга тимчасово різко падає, і вся мережа може вийти з ладу, якщо компенсатор не втрутиться, швидко впорснувши великий обсяг реактивної потужності для відновлення напруги.

Великі відстані між місцями генерації та споживачами також можуть призвести до підвищення вразливості мережі до таких збурень, як короткі замикання, що є ще однією проблемою, яку сучасні синхронні компенсатори здатні ефективно вирішувати.

Чи зможе столітня технологія виявити інші несподівані таланти, оскільки електромережа продовжує еволюціонувати? Автори статті в Journal of Electrical Engineering рекомендують зберігати оптимізм: «Хоча це стара технологія, синхронний компенсатор залишається цікавою темою для майбутніх досліджень».
