KOTEF 362 – комбіновані трансформатори струму та напруги (ТС/ТН) до 362 кВ із масляною ізоляцією. У них використовуються ті самі компоненти, що й в окремих трансформаторах струму (OSKF) та трансформаторах напруги (OTEF). Можна сказати, що ці обидва типу трансформаторів об’єднані в одному вимірювальному блоці та захищенні порцеляною чи композитом. Це чудове рішення для нових підстанцій чи модернізацій, ремонтів, де є обмежений простір. Таким чином, реалізується значна економія витрат на ціні придбання, транспортуванні та монтажній праці. Окрім цього, меньша й витрата матеріалів порівняно з еквівалентною при встановленні двох окремих трансформаторів.

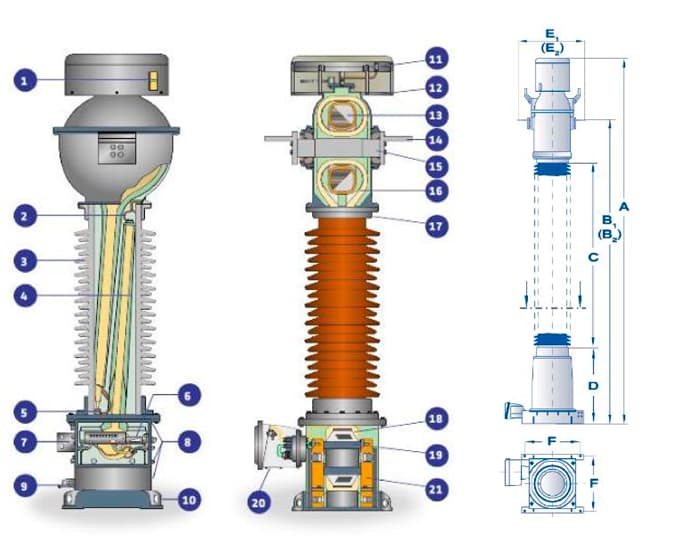

Частина трансформатора струму розташована в корпусі головки, а частина трансформатора напруги – в базовому резервуарі. Шари градуювання потенціала високої напруги та потенціала землі розташовані в протилежних напрямках всередині ізолятора. Базові розміри залишаються такими ж, як у ТС або ТН тієї ж номінальної напруги.
В конструкцію верхнього ядра входять активні частини в головці. Первинна обмотка є прямим стрижневим провідником. Зміну коефіцієнта можна здійснити або первинним послідовно-паралельним з’єднанням (подвійне або потрійне співвідношення), або вторинними відводами. Можливі також комбінації послідовно-паралельного з’єднання і вторинних обмоток. Це зберігає вихід і точність вторинних компонентів при всіх співвідношеннях. Конструкція головного типу також має перевагу рівномірного та симетричного розподілу первинної обмотки навколо сердечників. Так можна уникнути локального насичення та зменшити витоки.
Трансформатори струму можуть мати кілька незалежних один від одного тороїдальних сердечників. Сердечники з вторинними обмотками розміщені в товстостінному круглому захисті з алюмінію.
Корпус захисту сердечника з’єднаний із міцною металевою трубою всередині ізолятора, яка веде до базової плити. Поперечні перерізи та з’єднання мають такі розміри, щоб у разі короткого замикання струм можна було відводити до землі. Що унеможливлює виникнення вторинної дуги в області ізолятора.
Під час первинної обмотки подвійно емальований мідний дріт постійно контролюється електронним детектором, який шукає несправності в ізоляційній системі. Кінець первинної обмотки виводиться в клемну коробку. Він ізольований від землі, щоб витримувати випробування мережі 3 кВ чи 19 кВ. Випробування протягом 1 хвилини відповідно до стандартів ANSI.
Одна або дві вторинні обмотки можуть бути передбачені для вимірювання та захисту. Додаткова окрема обмотка може постачатися для виявлення замикання на землю. Подвійне співвідношення досягається вторинним краном. Можуть бути надані всі класи точності IEC або ANSI для цілей вимірювання та захисту.
Первинне повторне підключення в співвідношенні 1:2 (макс. 4800 A):
Первинне повторне підключення у співвідношенні 1:2:4 (макс. 3600 A):
Доступні вторинні відводи для менших номінальних струмів. Можливі комбінації первинного повторного підключення та вторинних відводів.
Зовнішня ізоляція складається з високоякісної оксидної порцеляни коричневого (IRAL 8016) або сірого (ANSI 70) кольору. Стандартні шляхи витоку доступні відповідно до таблиць розмірів. Більші шляхи витоку та композитні ізолятори доступні за запитом.
Ізоляційний папір наноситься здебільшого на спеціальних машинах, які забезпечують рівномірну точність нанесення та високу щільність. Надзвичайно низька залишкова вологість досягається завдяки спеціальному процесу сушіння.
Сортуючі шари з добре заокругленими краями рівномірно розподіляють поле по всій одиниці.
KOTEF 362 підтримує повністю герметичну систему без тиску завдяки використанню металевої діафрагми з нержавіючої сталі. Мембранний вузол забезпечує розширення масла та компенсацію тиску, захищає внутрішню частину від повітря та вологи та зберігає електричну міцність ТС/ТН. Рухи системи компенсації реєструються індикатором рівня масла, який видно за віконцем, встановленим у головці трансформатора.
Корпус головки виготовлений з нержавіючого алюмінієвого сплаву. Він завжди піддається вакуумному тесту на герметичність за допомогою гелієвого виявлення витоку. Загальний тест на герметичність проводиться для кожного повністю зібраного блоку перед залиттям масла.
Стандартизовані первинні клеми складаються з плоских алюмінієвих клемних колодок з 4,6,8 або більше отворами для постійних струмів до 5000 А. За запитом можуть бути надані одинарні або подвійні круглі клеми з нікельованої міді.
Клемна коробка вторинних клем дуже простора і має знімну пластину, розташовану внизу, що дозволяє свердлити входи для кабелепроводу для вставлення кабельних вводів за бажанням.
Цілісність ізоляції забезпечується герметично захищеним від атмосферних явищ маслом за допомогою металевої діафрагми. Всі зовнішні деталі виготовлені з антикорозійного матеріалу. Тому регулярне фарбування не потрібно. KOTEF 72,5 розраховано на 30-річний термін служби. Але завдяки надійності технічної концепції багато з них переживуть цей термін.
Оптимізована структура ізоляції та відповідні конструктивні заходи забезпечують високоякісний діелектрик протягом дуже тривалого часу. Наступні додаткові заходи вживаються, щоб запобігти розриву порцеляни у разі пошкодження внутрішньої ізоляції, наприклад, у разі удару блискавки:
