Line Traps – ВЧ-загороджувач для електромереж номінальною напругою до 800 кВ. ВЧ-загороджувачі є ключовим компонентом систем ЛЕП (лінія електропередач). ЛЕП використовуються для сигналів дистанційного керування 30 – 500 кГц. Окрім цього, їх використовують для голосового зв’язку, дистанційного вимірювання та керування між підстанціями в електричній мережі.
ВЧ-загороджувачі запобігають передачі цих високочастотних сигналів у небажаних напрямках без втрати енергії на частоті живлення. Вони послідовно з’єднанюються послідовно з ЛЕП. Це обладнання розроблене для витримування номінальних струмів промислової частоти та струмів КЗ, яким піддаються лінії. Також доступні технології OSD і MCD.
Головна котушка переносить номінальний струм ЛЕП та витримує максимальний струму КЗ. Для досягнення надійних з’єднань всі компоненти, що мають номінальний струм, зварюються. Конструкція виготовлена за допомогою перевірених технологій і матеріалів.
Використовуються дві технології намотування:
Цей ключовий компонент вч-загороджувача встановлюється всередині основної котушки на центральній тязі. Він легкодоступний і збмінний. При цьому його можна замінити, не знімаючи фіксатор лінії. Усі компоненти вибрано таким чином, щоб забезпечити виняткову надійність роботи та тривалий термін служби.

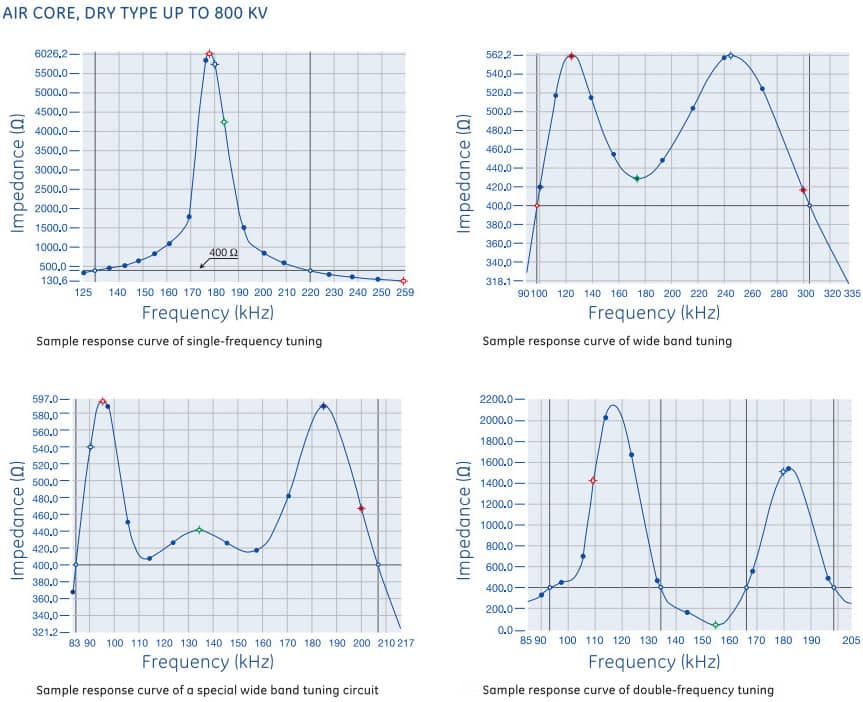

Пристрій для налаштування може встановлюватись на заводі або регульоватись на місці, призначеним для однієї частоти. Аналогічно для дво- чи широкочастотних ЛЕП. Крім того, пристрій налаштування може бути оснащений для використання в загороджувачах інших виробників.
Усі компоненти поміщені в корпус із потрійним захистом від атмосферних впливів та механічних ударів. Температурні коефіцієнти елементів настроювального пристрою вибираються так, щоб забезпечити дуже високий ступінь узгодженості настроювання.
Захисний пристрій підключається через основну котушку та пристрій для налаштувань. Це запобігає пошкодженню ВЧ-загороджувача перехідними перенапругами. Його номінали вибрано для відповіді на високі перехідні перенапруги. Але він виходе з роботи в результаті напруги промислової частоти, створеної в загороджувачі лінії номінальним КЗ.
Типи оксиду металу (ZnO) або карбіду кремнію (SiC) без проміжків (або з ними) використовуються залежно від характеристик ВЧ-загороджувача.
Бар’єри для птахів запобігають проникненню птахів в основну котушку. Бар’єри для птахів складаються зі стійкої до температури та УФ-променів армованої скловолокном пластикової решітки з квадратними отворами 15×15 мм. Пташиний бар’єр не впливає на охолодження.
Усі ВЧ-загороджувачі обладнані підйомною проушиною, яка прикручена безпосередньо до центральної тяги. Для цього типу кріплення додається до нижнього поперечного важеля рим-болт. Це допомогає закріпити ВЧ-загороджувач та запобігти хитанню. За бажанням можлива підвіска в двох, трьох або чотирьох точках.
Для ветикального монтажу ВЧ-загороджувачі оснащені алюмінієвою підставкою. П’єдестали мають достатню висоту, щоб запобігти надмірному нагріванню опорного ізолятора або фітингів трансформатора напруги конденсатора зв’язку через магнітне поле основної котушки.
ВЧ-загороджувачі малого або середнього розміру можна монтувати безпосередньо на одинарний ізолятор або CCVT за допомогою підставки.
Кількість колон та інших деталей кріплення вертикального постаментного типу можна адаптувати відповідно до вимог замовника.
ВЧ-загороджувачі оснащені двома або чотирма алюмінієвими опорами для горизонтального встановлення. Вони кріпяться за допомогою фланців потрібного діаметра.
ВЧ-загороджувачі постачаються з алюмінієвими клемами NEMA з плоскими панелями з 4 отворами. Для мідних роз’ємів передбачені луджені мідні адаптерні пластини. Інші моделі отворів доступні за запитом.
Кількість клем і поперечний переріз залежать від номінального струму.
ВЧ-загороджувачі розроблені для температурного класу F (155 °C) відповідно до IEC 353 (1989) та індексу температури ізоляції 155°C відповідно до ANSI C93.3-1981. Ці стандарти допускають підвищення температури на 115 °C (виміряно методом опору). А також максимальне підвищення температури на 135 °C (гаряча точка) вище середньої температури довкілля.
Незважаючи на це, мережеві ВЧ-загороджувачі розроблені для відображення середнього підвищення температури лише на 80 °C при номінальному струмі та частоті живлення 50 Гц. Це дає можливість використовувати той самий ВЧ-загороджувач у мережах з частотою 60 Гц при постійній температурі навколишнього середовища 45 °C.
До стандартної конструкції наступні аксесуари доступні за запитом:
